Estructuras de aluminio CRac para techo de lámina o losa, cable fotovoltaico de 8, 10 y 12 AWG y conectores MC4 de 30 y 50 A para tus instalaciones en México. Los cotizas junto con tus paneles e inversores.
Cotiza tus accesorios por WhatsAppCotizador solar
Tres estructuras CRac, tres calibres de cable y dos conectores cubren casi cualquier techo residencial o comercial. Las estructuras son de aluminio AL6005-T5 anodizado, aguantan viento de hasta 60 m/s y tienen 10 años de garantía.
Si eres instalador, puedes pedirlas en la misma cotización que los paneles BIPRO, los inversores CEG-IVH y las baterías CEG-BAT. Así cada obra sale con todo el material de un solo proveedor.
¿Qué estructura CRac va con mi techo?
| Dato | Mini-Rail Kit H30 | Flat Roof Adjustable Support | L Feet Flat Roof |
|---|---|---|---|
| Techo | Lámina metálica trapezoidal | Losa plana de concreto | Losa plana de concreto |
| Inclinación | 0° fija | 15° a 30° ajustable | 0° fija |
| Material | Aluminio AL6005-T5 anodizado | Aluminio AL6005-T5 anodizado | Aluminio AL6005-T5 anodizado |
| Viento máximo | 60 m/s | 60 m/s | 60 m/s |
| Tornillería | Acero SUS304 y aleación zinc-níquel | Acero SUS304 y aleación zinc-níquel | Acero SUS304 y aleación zinc-níquel |
| Paneles | Con o sin marco, vertical u horizontal | Con o sin marco, vertical u horizontal | Con o sin marco, vertical u horizontal |
| Garantía | 10 años | 10 años | 10 años |
| Formato | Kit para 2 o 4 paneles | Kit para 2 o 4 paneles | Kit para 2 o 4 paneles |
Fuente: portafolio fotovoltaico de Comcast Energy.
Mini-Rail Kit H30, para naves y bodegas
Va en techos de lámina trapezoidal. Es el más ligero y el más rápido de instalar, con rieles cortos y tornillos autorroscantes con almohadillas impermeables.

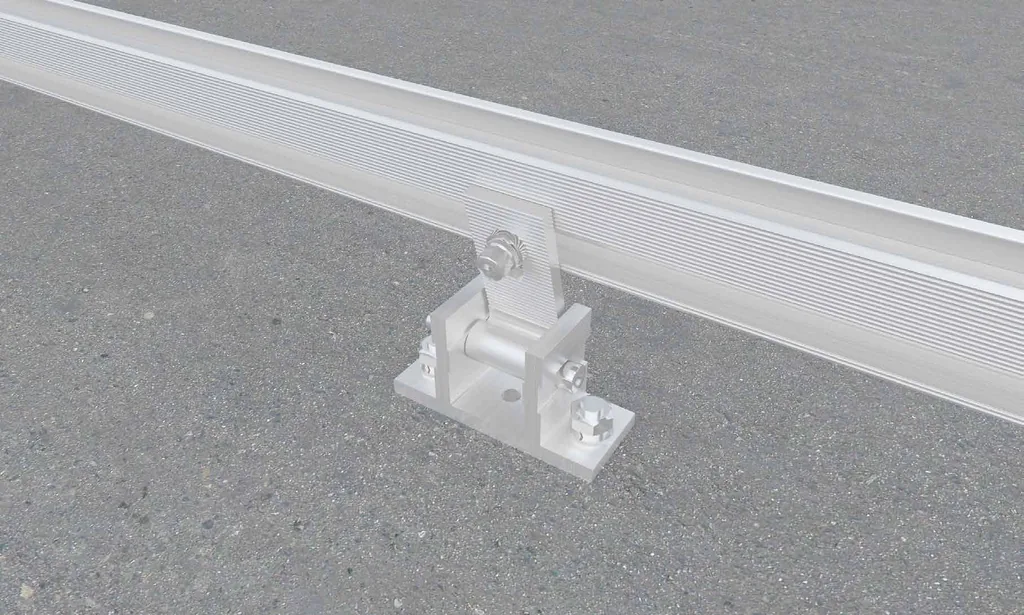

Flat Roof Adjustable, para sacar más sol de una losa
Se ajusta de 15° a 30° para que el panel mire mejor al sol. Conviene cuando quieres más producción anual en un techo plano.

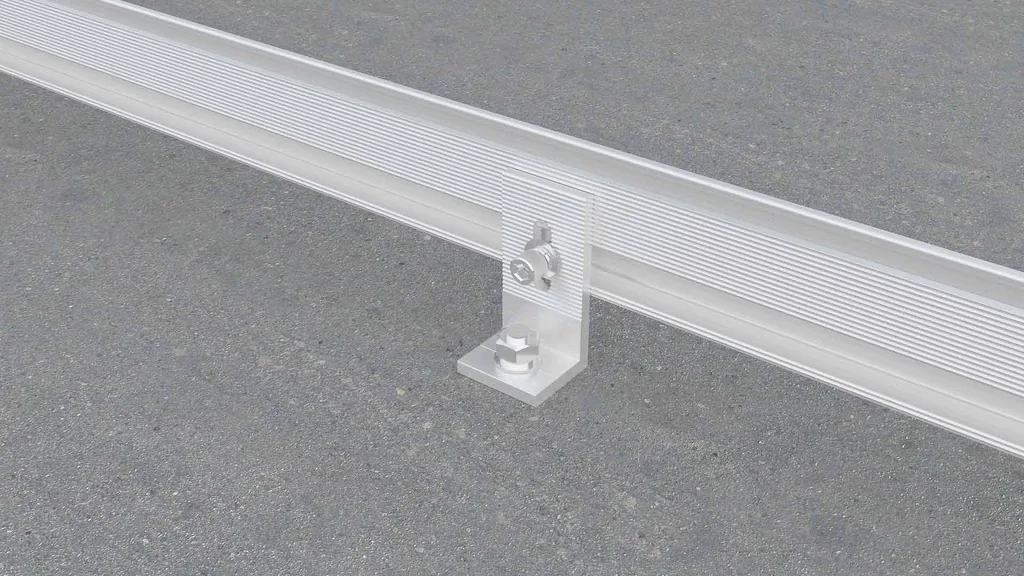

L Feet Flat Roof, la opción sencilla para losa
Monta el panel plano a 0°. Es estable y económica cuando no necesitas inclinar los paneles.

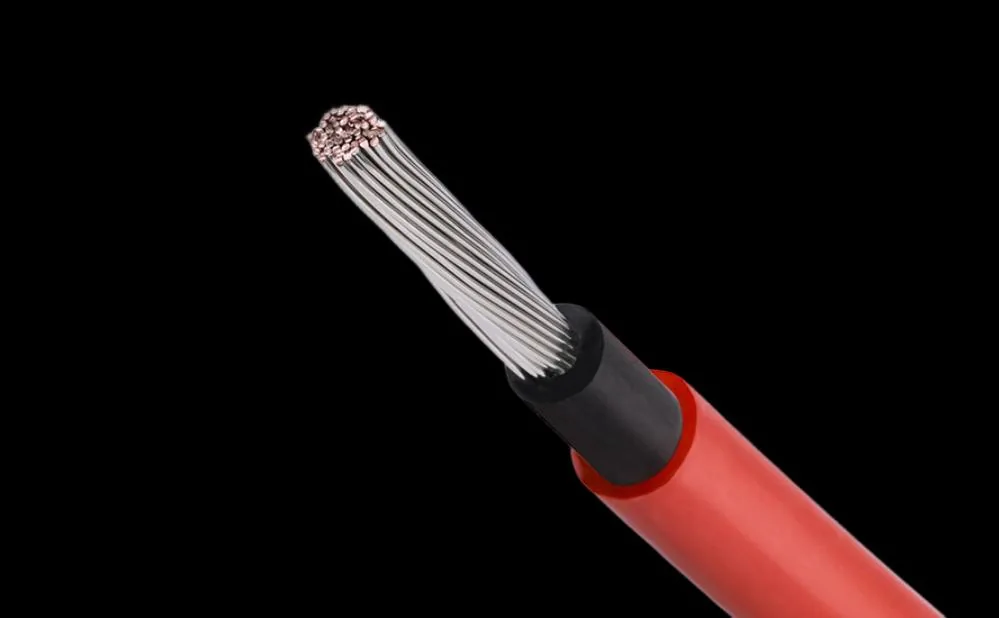

¿Qué cable fotovoltaico manejan?
Cable de cobre electrolítico flexible (ASTM B33) con doble aislamiento XLPO (RHW-2), UL 4703 (según ficha del fabricante), para 2000 V DC. Viene en 8, 10 y 12 AWG, en bobinas de 100 m en rojo y en negro.
| Dato | Valor |
|---|---|
| Calibres | 8, 10 y 12 AWG |
| Norma | UL 4703 (según ficha del fabricante) |
| Voltaje | 2000 V DC |
| Temperatura de operación | -40 °C a +90 °C |
| Corriente máxima | 80 A al aire libre, 55 A en conducto |
| Vida útil | 25 años |
| Presentación | Bobina de 100 m, rojo y negro |
El aislamiento resiste rayos UV y es retardante a la llama. Los paneles BIPRO salen de fábrica con cable de 12 AWG y conector MC4-EVO2.
¿Qué conectores MC4 tienen?
Conectores MC4 de 30 A y de 50 A para sistemas de hasta 1500 V, con protección IP67. El contacto es de cobre estañado y la carcasa de policarbonato resistente a UV, con un cierre de seguridad que evita desconexiones accidentales. Se venden en paquetes de 5 piezas.
¿Quién pide estos accesorios?
- Instaladores que arman sistemas residenciales y quieren estructura, cable y conectores en el mismo pedido.
- Integradores de techos de nave con lámina trapezoidal.
- Proyectos en losa donde se quiere inclinar el panel para producir más.
- Quienes ya tienen paneles e inversor y solo necesitan el material de montaje.
Y si tu cliente necesita respaldo diésel además de solar, también fabricamos plantas eléctricas desde 10 kW hasta proyectos de varios megawatts, a la medida.
Preguntas frecuentes
¿Qué estructura uso para un techo de lámina?
El CRac Mini-Rail Kit H30. Está hecho para techos metálicos trapezoidales, se fija con tornillos autorroscantes con almohadillas impermeables y es el más ligero y rápido de instalar de los tres.
¿Y para una losa de concreto?
Si quieres inclinar los paneles, el CRac Flat Roof Adjustable Support, que se ajusta de 15° a 30°. Si los quieres planos a 0°, el CRac L Feet Flat Roof, que es la opción más sencilla y estable.
¿Qué calibre de cable solar necesito?
Lo manejamos en 8, 10 y 12 AWG. El calibre se elige por la corriente del string y la distancia al inversor. El portafolio indica hasta 80 A al aire libre y 55 A en conducto, y la corriente de cada calibre la confirmamos con su ficha.
¿El cable se vende por metro?
No. Se vende en bobinas de 100 metros, en color rojo y negro, en los tres calibres.
¿Los conectores MC4 vienen sueltos?
No. Vienen en paquetes de 5 piezas, en versiones de 30 A y de 50 A, para sistemas de hasta 1500 V.
¿Qué mando para cotizar?
El tipo de techo, cuántos paneles vas a montar y en qué orientación, los metros de cable por calibre y cuántos conectores necesitas. Si ya tienes el diseño de la obra, mándalo completo.
